A megfelelő ablakméret ellenőrzéséhez javasoljuk, hogy a szélesség és a magasság méretét az ábrán látható módon mérje be. A táblázatban keresse meg az ablak méretét és hasonlítsa össze a mért értékeket a táblázatban felsorolt értékekkel. Ha a mért értékek nem felelnek meg a táblázatban felsorolt értékeknek, kérjük, vegye fel velünk a kapcsolatot, hogy együtt találjunk megoldást.

A típus és méretmegjelölés a nyitott ablakszárny peremén található címkén van kijelölve.

Az ábra, hogyan kell az ablakot megfelelően bemérni

tetoablak_bemerese

Tetőablakok méreteinek táblázata

Méretmegjelölés	Szélesség (mm)	Magasság (mm)	szög (°)
C02	383	540	96°
C04	383	740	96°
C06	383	940	96°
F04	493	740	96°
F06	493	940	96°
F08	493	1160	96°
M04	613	740	96°
M06	613	940	96°
M08	613	1160	96°
M10	613	1362	96°
P04	775	740	96°
P06	775	940	96°
P08	775	1160	96°
P10	775	1362	96°
S06	973	940	96°
S08	973	1160	96°
S10	973	1362	96°
U04	1173	740	96°
U08	1173	1160	96°
U10	1173	1362	96°
CK02	383	593	96°
CK04	383	793	96°
CK06	383	993	96°
FK04	493	793	96°
FK06	493	993	96°
FK08	493	1213	96°
MK04	613	793	96°
MK06	613	993	96°
MK08	613	1213	96°
MK10	613	1414	96°
PK04	775	793	96°
PK06	775	993	96°
PK08	775	1213	96°
PK10	775	1414	96°
SK06	973	993	96°
SK08	973	1213	96°
SK10	973	1414	96°
UK04	1173	793	96°
UK08	1173	1213	96°
UK10	1173	1414	96°
102	397	575	96°
104	397	775	96°
204	507	775	96°
206	507	975	96°
304	613	740	96°
306	613	940	96°
308	613	1160	96°
310	613	1362	96°
404	775	740	96°
406	775	940	96°
408	775	1160	96°
410	775	1362	96°
606	973	940	96°
608	973	1160	96°
610	973	1362	96°
808	1173	1160	96°
810	1173	1362	96°

	távnyitó rúd nélkül		0
	500 mm - ezüst ELOX		0
	1000 mm - ezüst ELOX		0
	1500 mm - ezüst ELOX		0
	2000 mm - ezüst ELOX		0

(+36) 70 277 1266 (munkanapokon 7:30-15:30)

+36 70 277 1266 munkanapokon 7:30-15:30

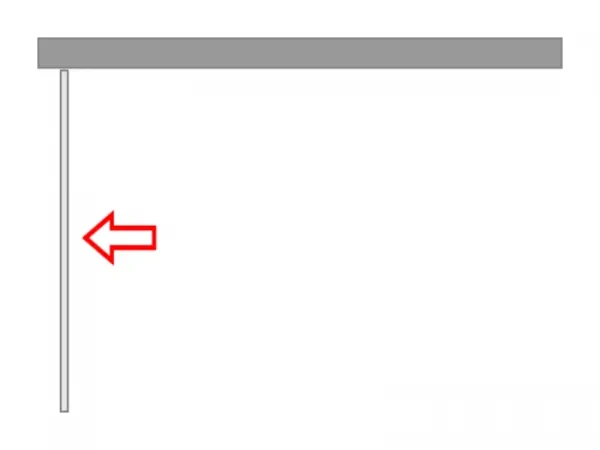

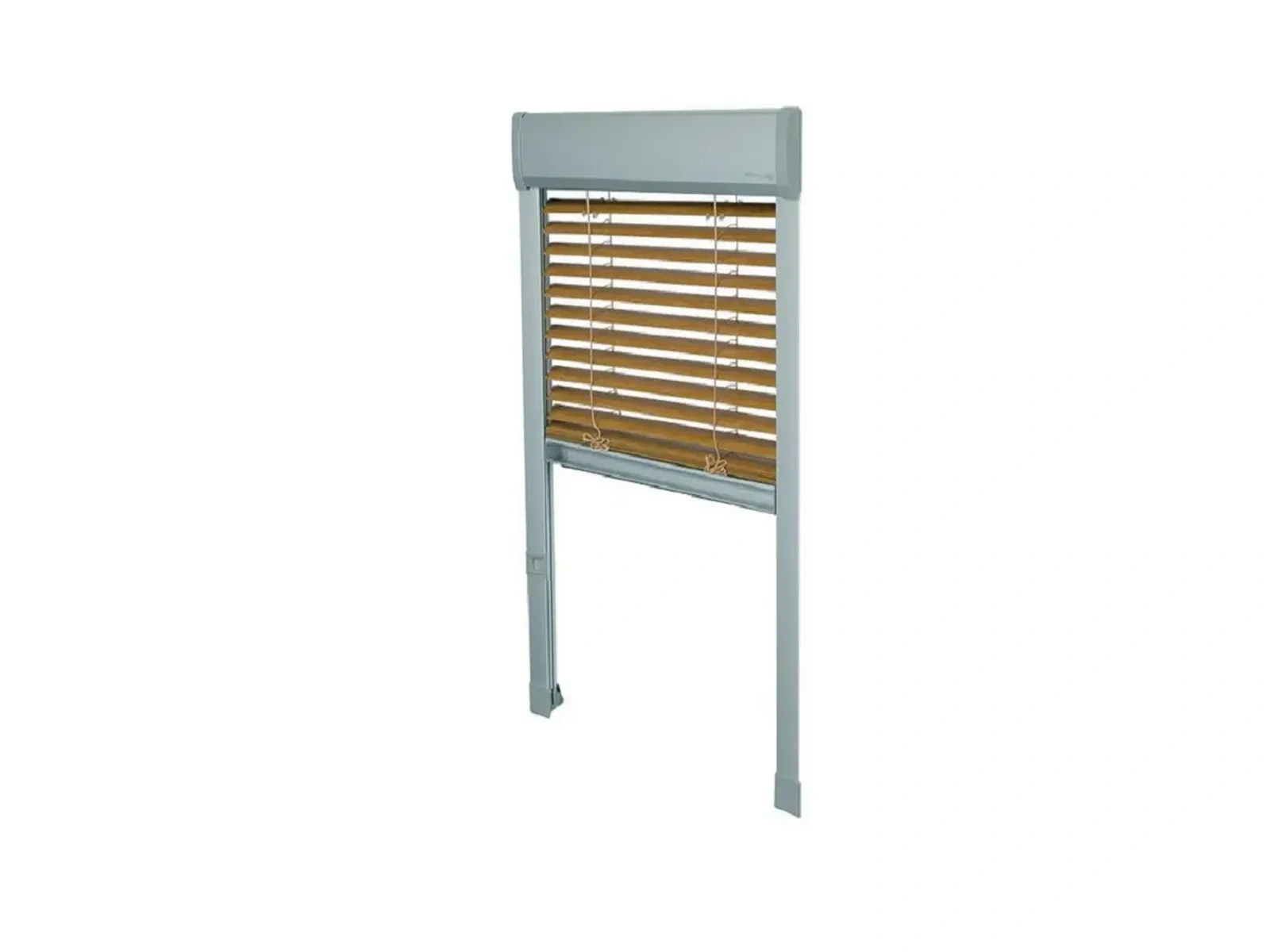

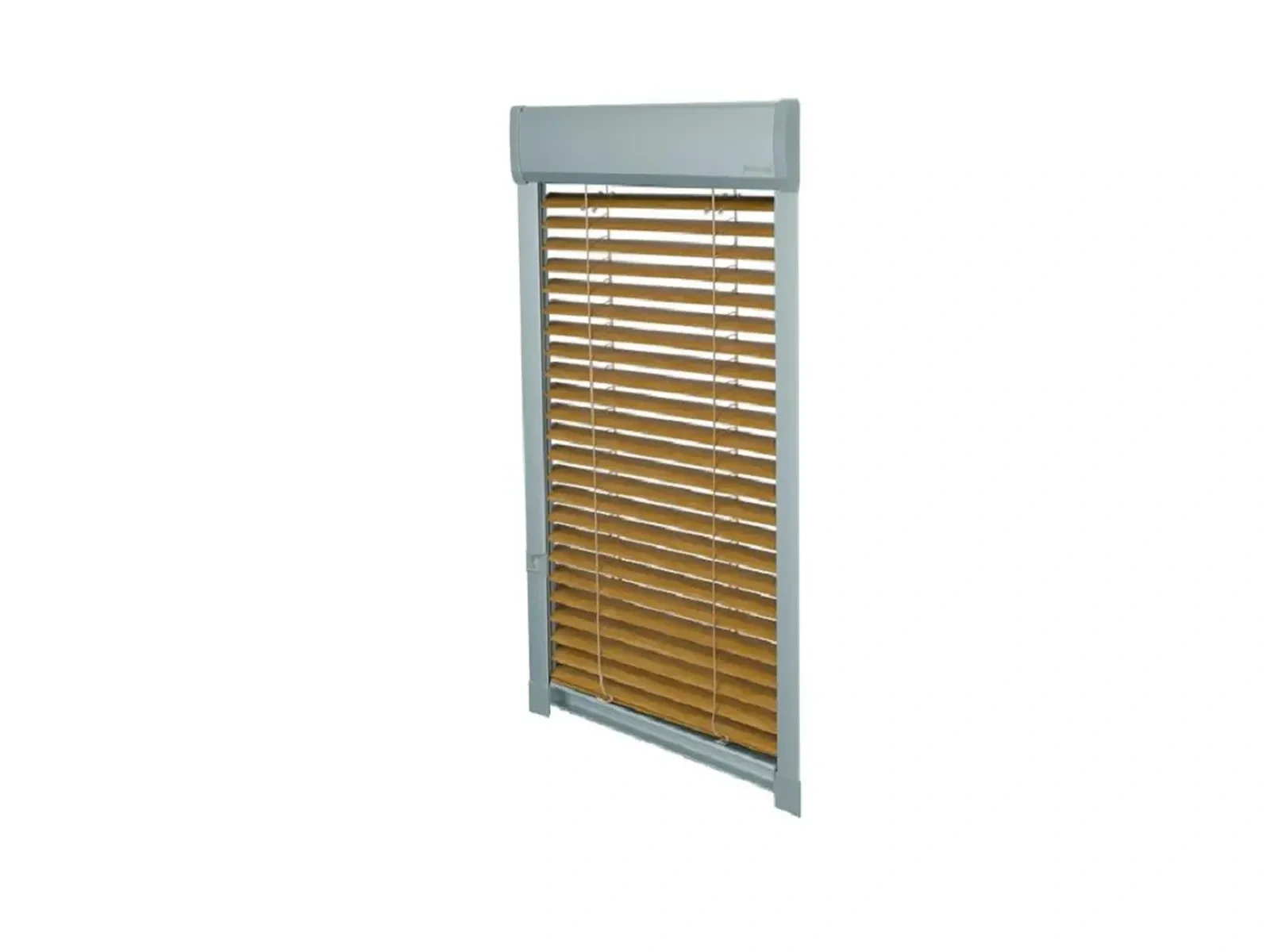

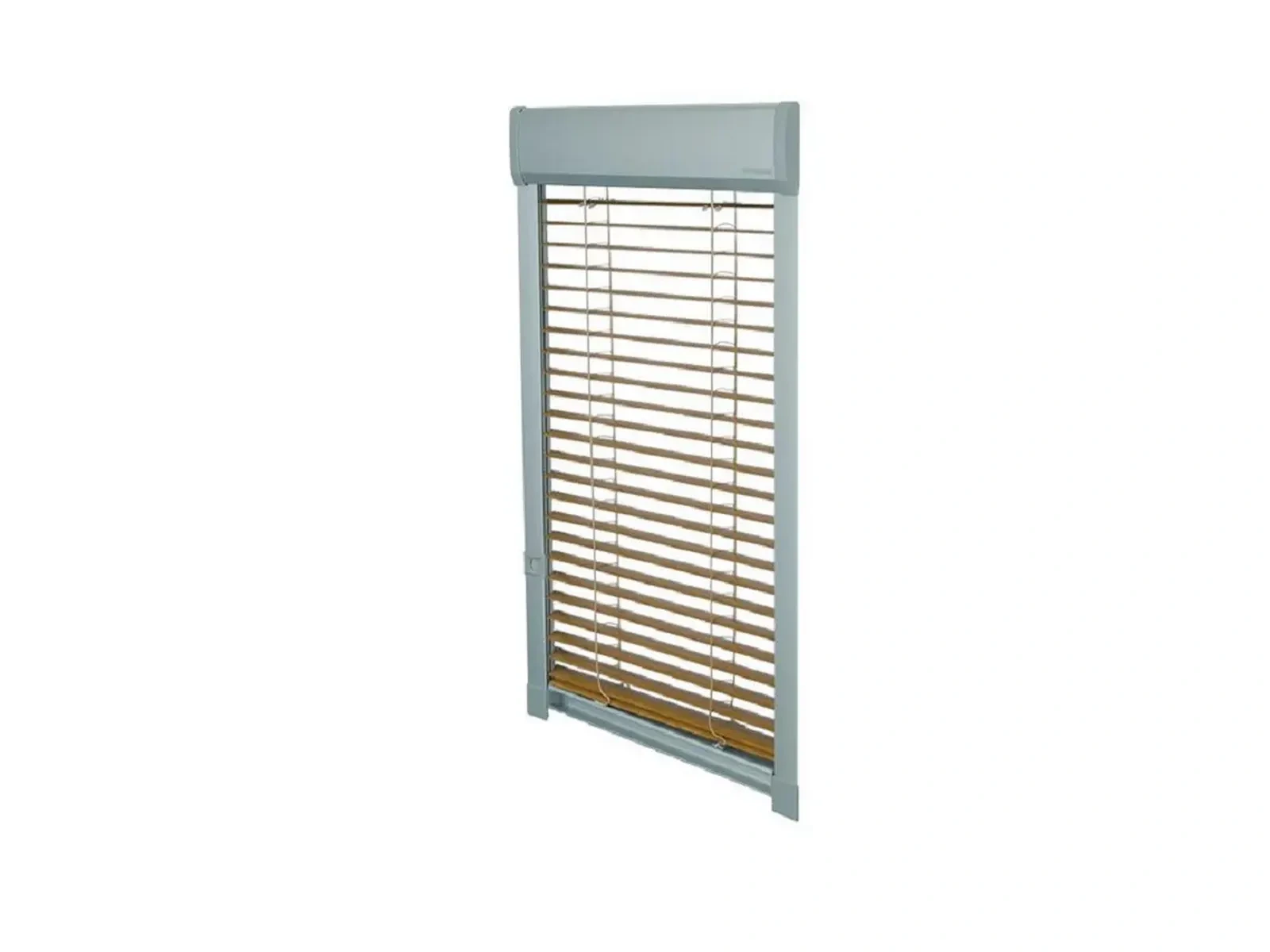

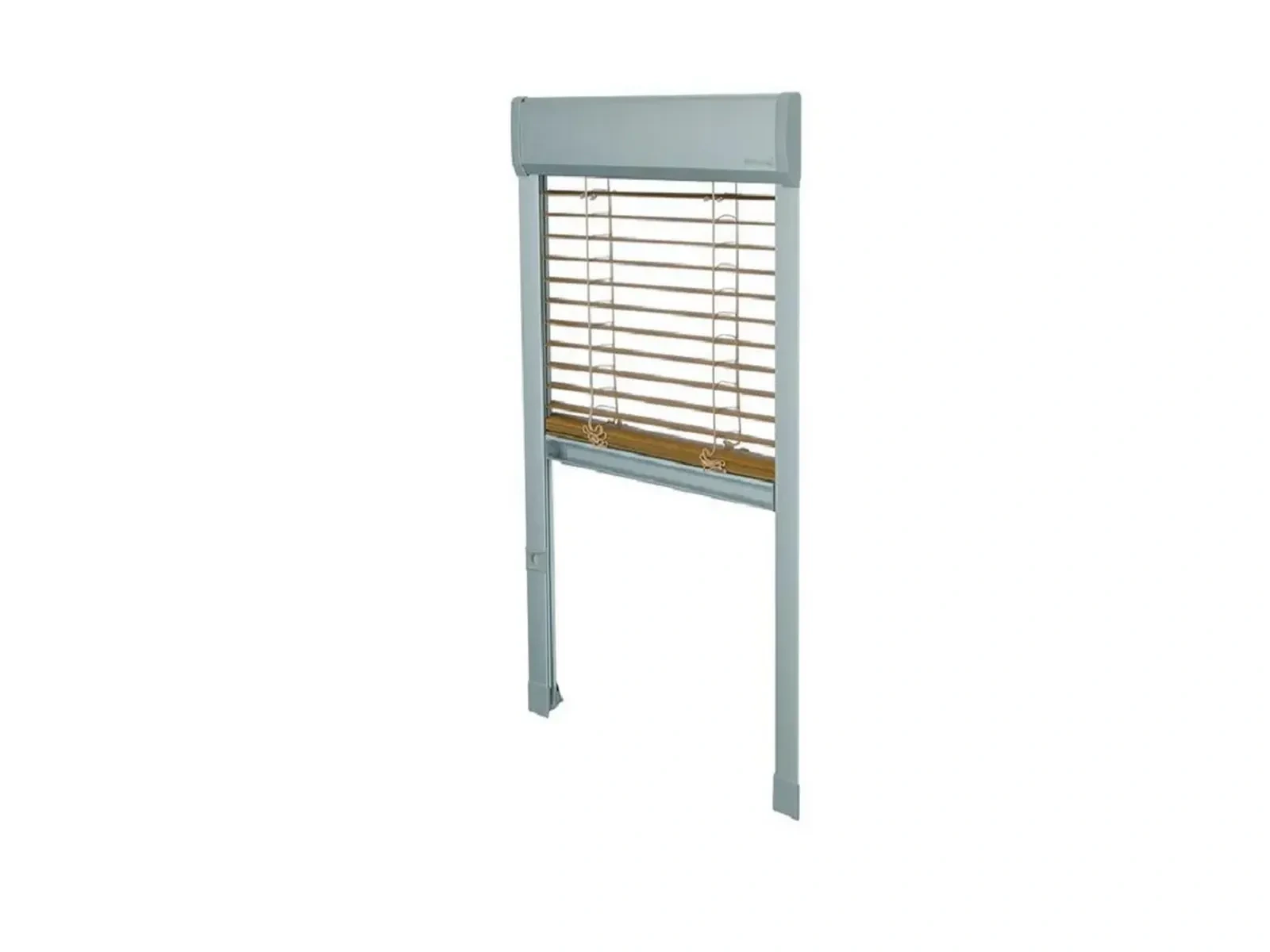

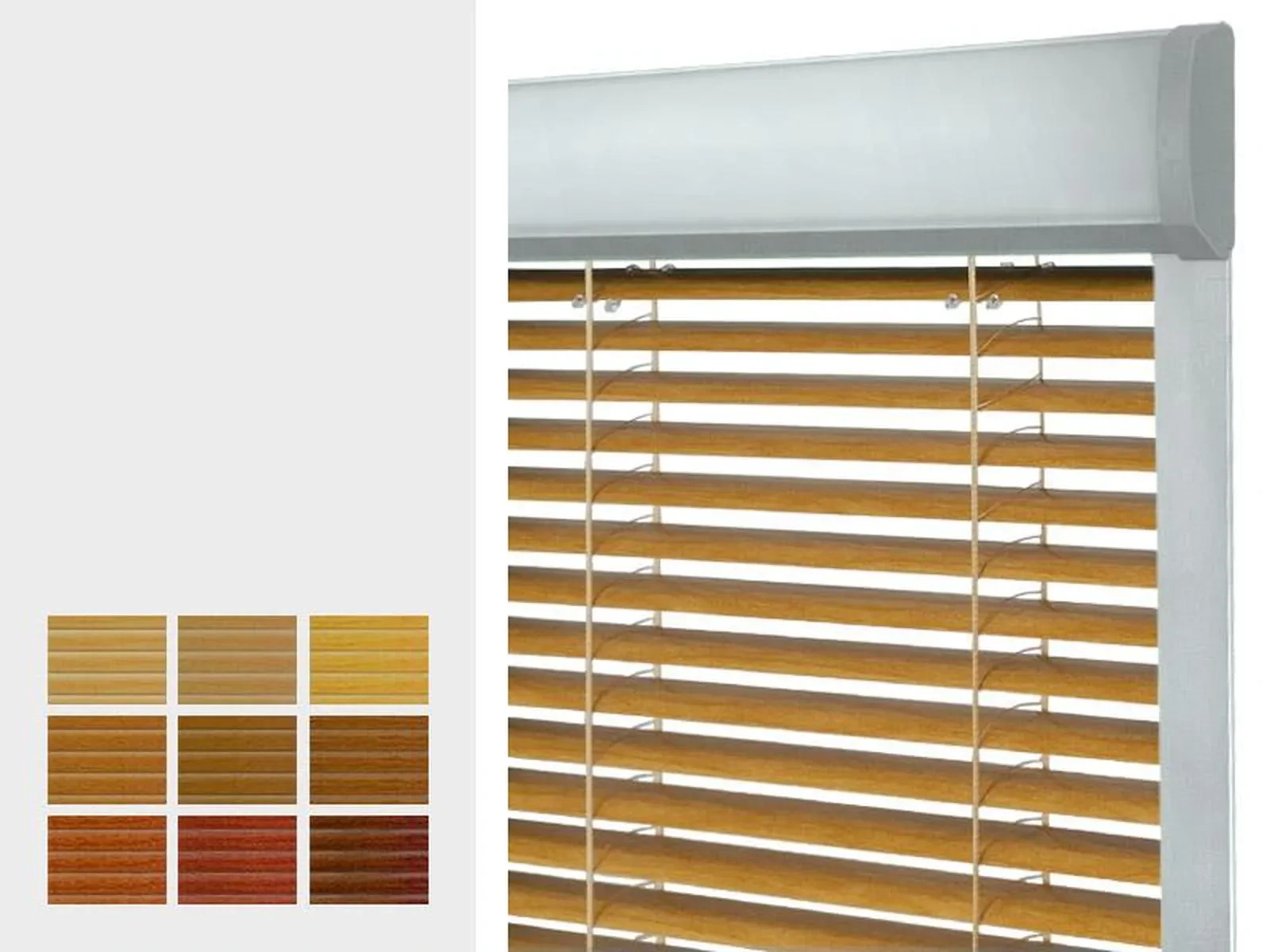

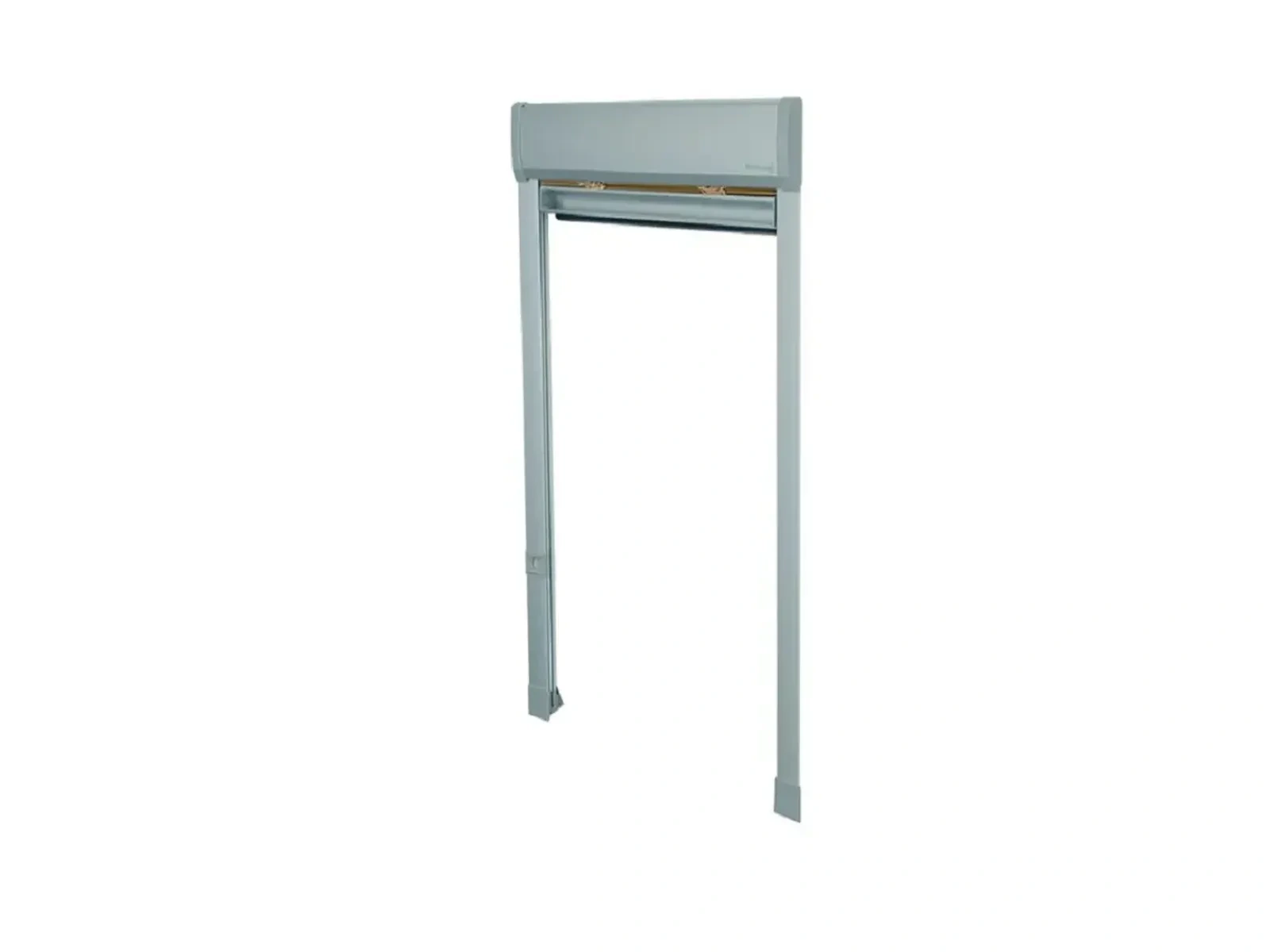

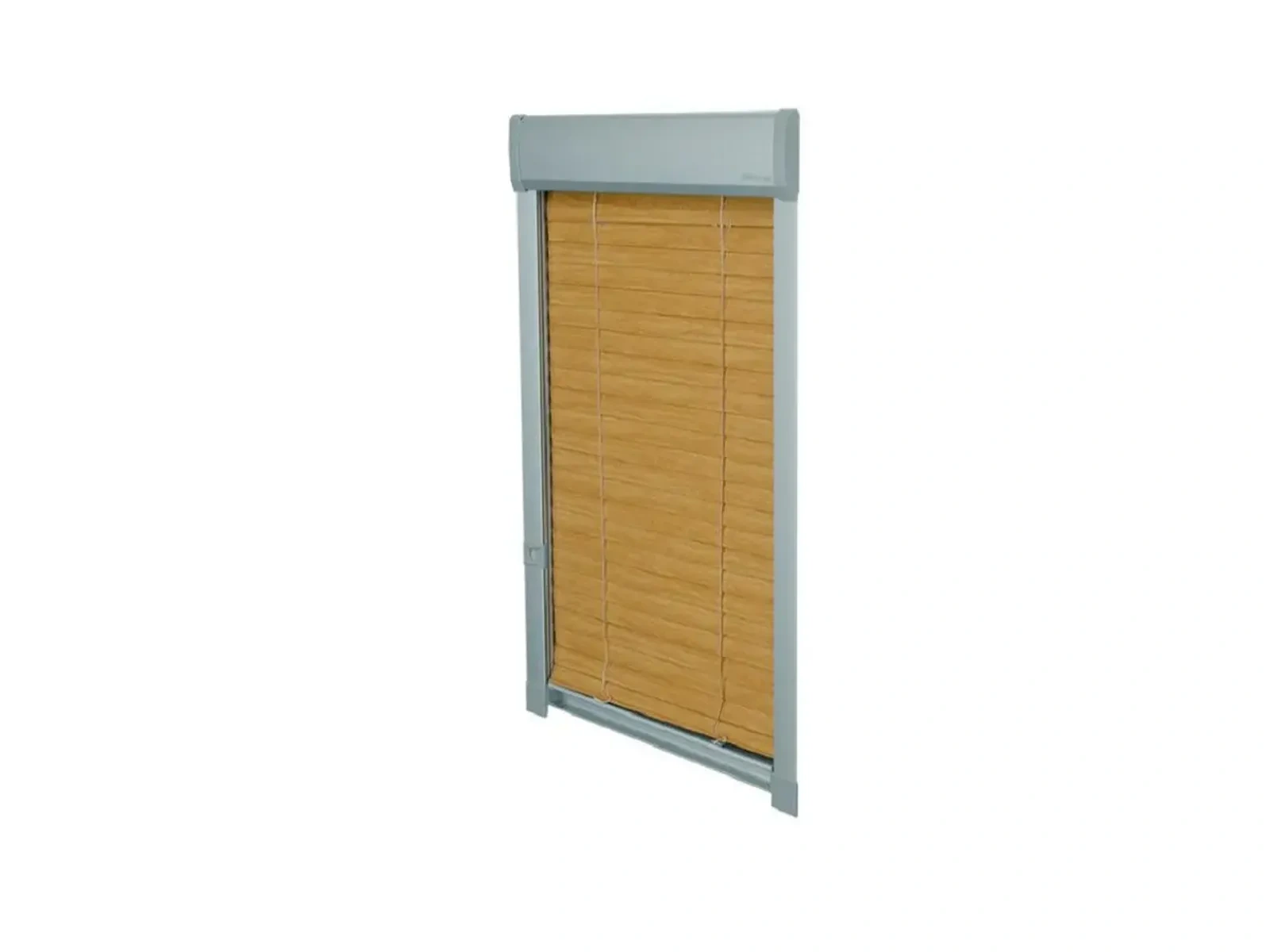

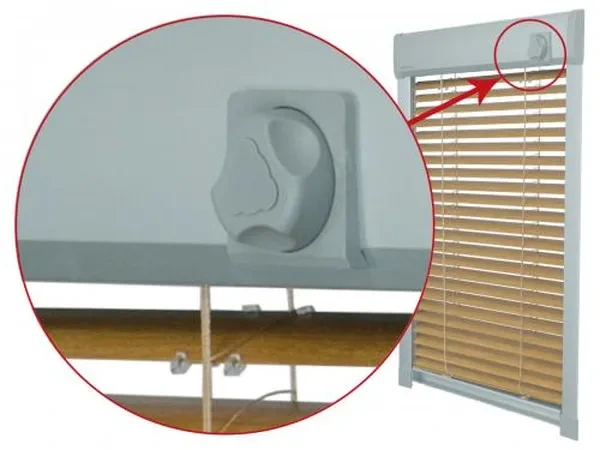

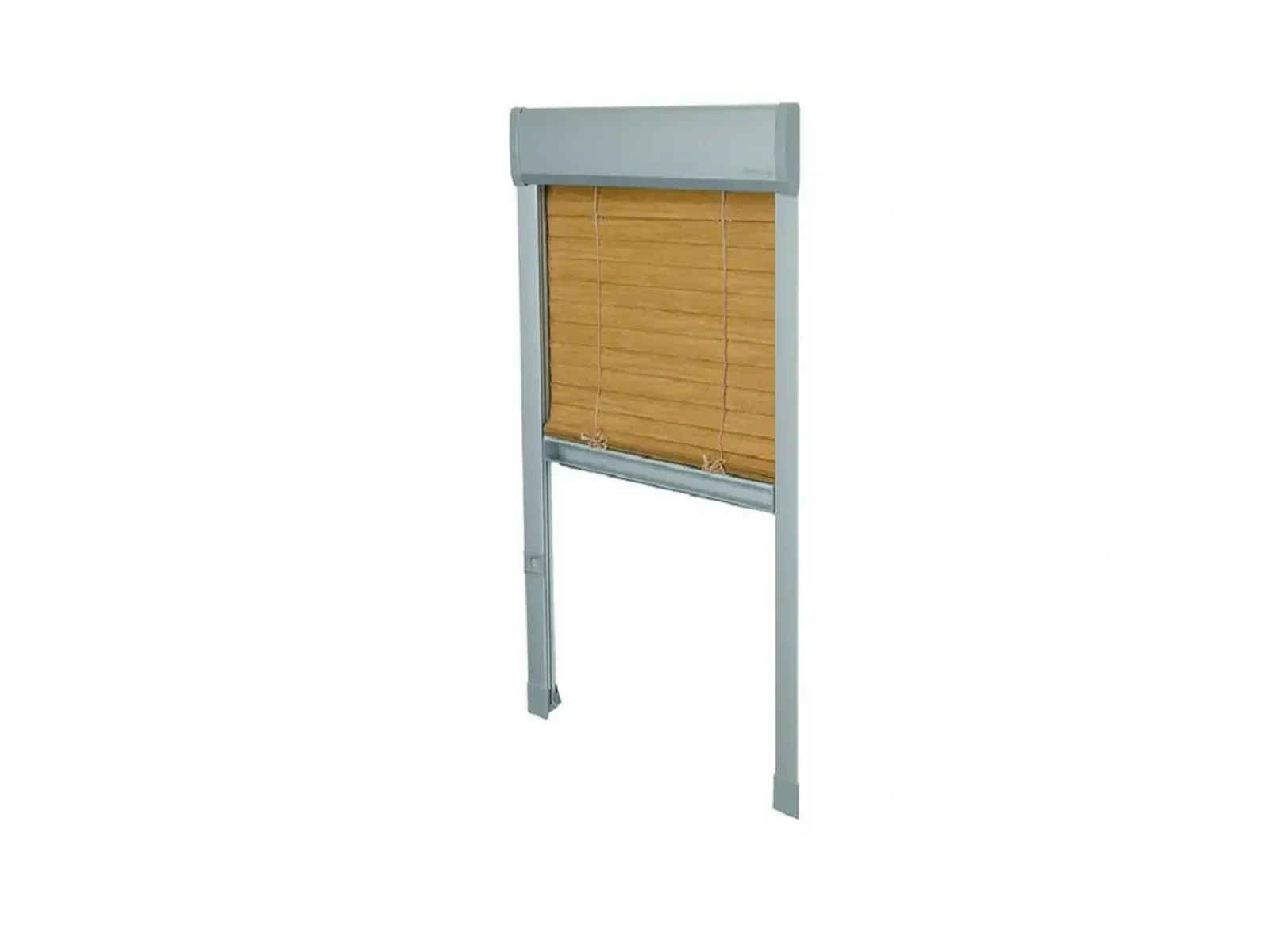

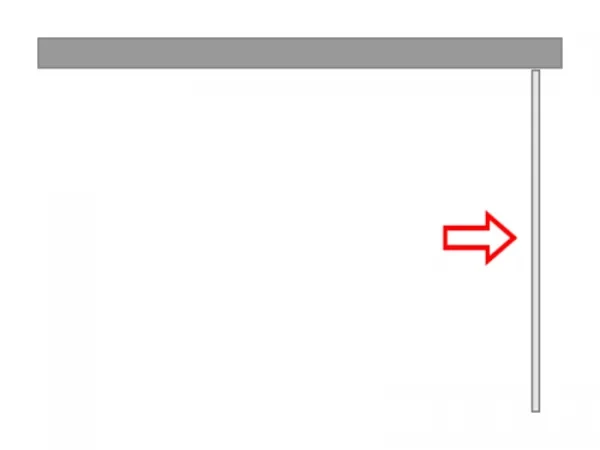

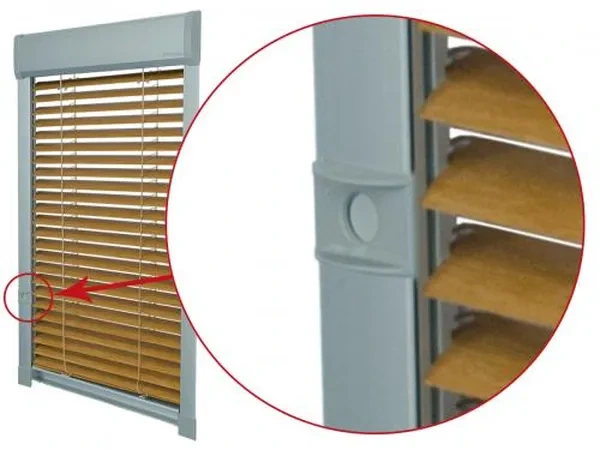

V-LITE reluxák tetőablakokra – faimitáció – VELUX ablakra
